O que é a velocidade da transmissão numa rede
A velocidade da transmissão em uma rede refere-se à taxa na qual os dados são transferidos de um dispositivo para outro por meio dessa rede. Essa medida é geralmente expressa em bits por segundo (bps) ou em múltiplos como kilobits por segundo (Kbps), megabits por segundo (Mbps) ou gigabits por segundo (Gbps), dependendo da velocidade da rede.
Em redes de computadores, as camadas físicas Fast Ethernet transportam tráfego na taxa nominal de 100 Mbit/s. A velocidade Ethernet anterior era de 10 Mbit/s. Das camadas físicas Fast Ethernet, 100BASE-TX é de longe a mais comum.
A Fast Ethernet foi introduzida em 1995 como o padrão IEEE 802.3u e permaneceu como a versão mais rápida da Ethernet por três anos antes da introdução da Gigabit Ethernet. O acrônimo GE/FE às vezes é usado para dispositivos que suportam ambos os padrões.
O cabo coaxial é um tipo de cabo de transmissão que consiste em um condutor central, geralmente de cobre, envolto por um isolante, uma malha condutora (blindagem) e uma capa externa.
Cabos de rede podem ser classificados como "cabo direto" (straight through) ou "cabo crossover" (crossover), dependendo de como os fios são conectados nos conectores em cada extremidade do cabo. A diferença é importante ao conectar dispositivos específicos, como computadores, roteadores, switches e outros equipamentos de rede.
Cabo Crossover (ou Cruzado):Uso: Conectar dispositivos semelhantes diretamente, como dois computadores ou dois switches.
Pinagem: Os fios nas extremidades do cabo são cruzados, permitindo a comunicação direta entre dispositivos semelhantes.
O cabo UTP (Unshielded Twisted Pair) é um tipo comum de cabo de rede utilizado em redes de computadores e sistemas de comunicação.
O Cabo UTP (Unshielded Twisted Pair) tem uma origem associada ao desenvolvimento das tecnologias de redes de computadores.
O cabo UTP (Unshielded Twisted Pair) é composto por vários elementos que contribuem para suas características de transmissão de dados em redes. Aqui estão os principais componentes da constituição do cabo UTP:
Pares de Fios Entrelaçados:O núcleo do cabo UTP consiste em pares de fios de cobre entrelaçados. Cada par contém dois fios condutores isolados.
Isolamento Individual dos Pares:Cada par de fios é isolado dos outros pares para evitar a interferência eletromagnética entre eles. O isolamento é frequentemente feito com material plástico.
O Cabo UTP (Unshielded Twisted Pair) é amplamente utilizado para transmitir dados em redes de computadores e sistemas de comunicação. Aqui estão algumas das principais aplicações e finalidades do cabo UTP:
Redes de Computadores (LAN):A aplicação mais comum do cabo UTP é em redes locais (LANs), onde ele é usado para conectar computadores, servidores, switches, roteadores e outros dispositivos em um ambiente local, como em escritórios, casas ou escolas.
Ethernet:O cabo UTP é o meio físico mais comum para a implementação da tecnologia Ethernet, que é um padrão de comunicação amplamente utilizado em redes locais para a transmissão de dados.
O que é a Fast Ethernet
Em redes de computadores, as camadas físicas Fast Ethernet transportam tráfego na taxa nominal de 100 Mbit/s. A velocidade Ethernet anterior era de 10 Mbit/s. Das camadas físicas Fast Ethernet, 100BASE-TX é de longe a mais comum.
A Fast Ethernet foi introduzida em 1995 como o padrão IEEE 802.3u e permaneceu como a versão mais rápida da Ethernet por três anos antes da introdução da Gigabit Ethernet. O acrônimo GE/FE às vezes é usado para dispositivos que suportam ambos os padrões.
Cabo coaxial
O cabo coaxial é um tipo de cabo de transmissão que consiste em um condutor central, geralmente de cobre, envolto por um isolante, uma malha condutora (blindagem) e uma capa externa.
cabo direto ou straight through
Cabos de rede podem ser classificados como "cabo direto" (straight through) ou "cabo crossover" (crossover), dependendo de como os fios são conectados nos conectores em cada extremidade do cabo. A diferença é importante ao conectar dispositivos específicos, como computadores, roteadores, switches e outros equipamentos de rede.
cabo cruzado ou crossover
Pinagem: Os fios nas extremidades do cabo são cruzados, permitindo a comunicação direta entre dispositivos semelhantes.

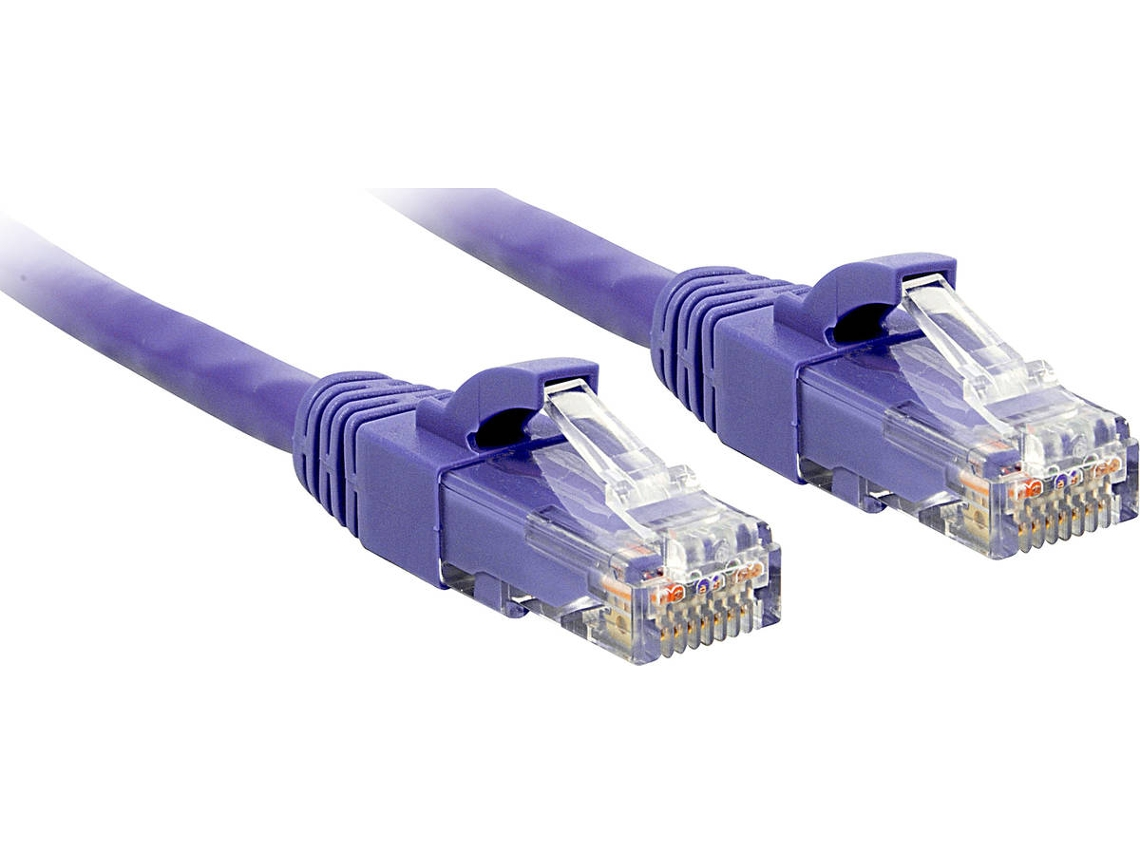

Cabo UTP
O cabo UTP (Unshielded Twisted Pair) é um tipo comum de cabo de rede utilizado em redes de computadores e sistemas de comunicação.
Origem do cabo UTP
O Cabo UTP (Unshielded Twisted Pair) tem uma origem associada ao desenvolvimento das tecnologias de redes de computadores.
Constituição do cabo UTP
O cabo UTP (Unshielded Twisted Pair) é composto por vários elementos que contribuem para suas características de transmissão de dados em redes. Aqui estão os principais componentes da constituição do cabo UTP:
Pares de Fios Entrelaçados:O núcleo do cabo UTP consiste em pares de fios de cobre entrelaçados. Cada par contém dois fios condutores isolados.
Isolamento Individual dos Pares:Cada par de fios é isolado dos outros pares para evitar a interferência eletromagnética entre eles. O isolamento é frequentemente feito com material plástico.
Para que serve o Cabo UTP
O Cabo UTP (Unshielded Twisted Pair) é amplamente utilizado para transmitir dados em redes de computadores e sistemas de comunicação. Aqui estão algumas das principais aplicações e finalidades do cabo UTP:
Redes de Computadores (LAN):A aplicação mais comum do cabo UTP é em redes locais (LANs), onde ele é usado para conectar computadores, servidores, switches, roteadores e outros dispositivos em um ambiente local, como em escritórios, casas ou escolas.
Ethernet:O cabo UTP é o meio físico mais comum para a implementação da tecnologia Ethernet, que é um padrão de comunicação amplamente utilizado em redes locais para a transmissão de dados.
Como funciona o Cabo UTP
O Cabo UTP (Unshielded Twisted Pair) funciona através da transmissão de sinais elétricos entre dispositivos conectados em uma rede. Aqui estão os princípios básicos de como o cabo UTP opera:
Pares Entrelaçados:O núcleo do cabo UTP consiste em pares de fios de cobre entrelaçados. Cada par de fios conduz um sinal elétrico, e os pares são entrelaçados para minimizar a interferência eletromagnética entre eles.

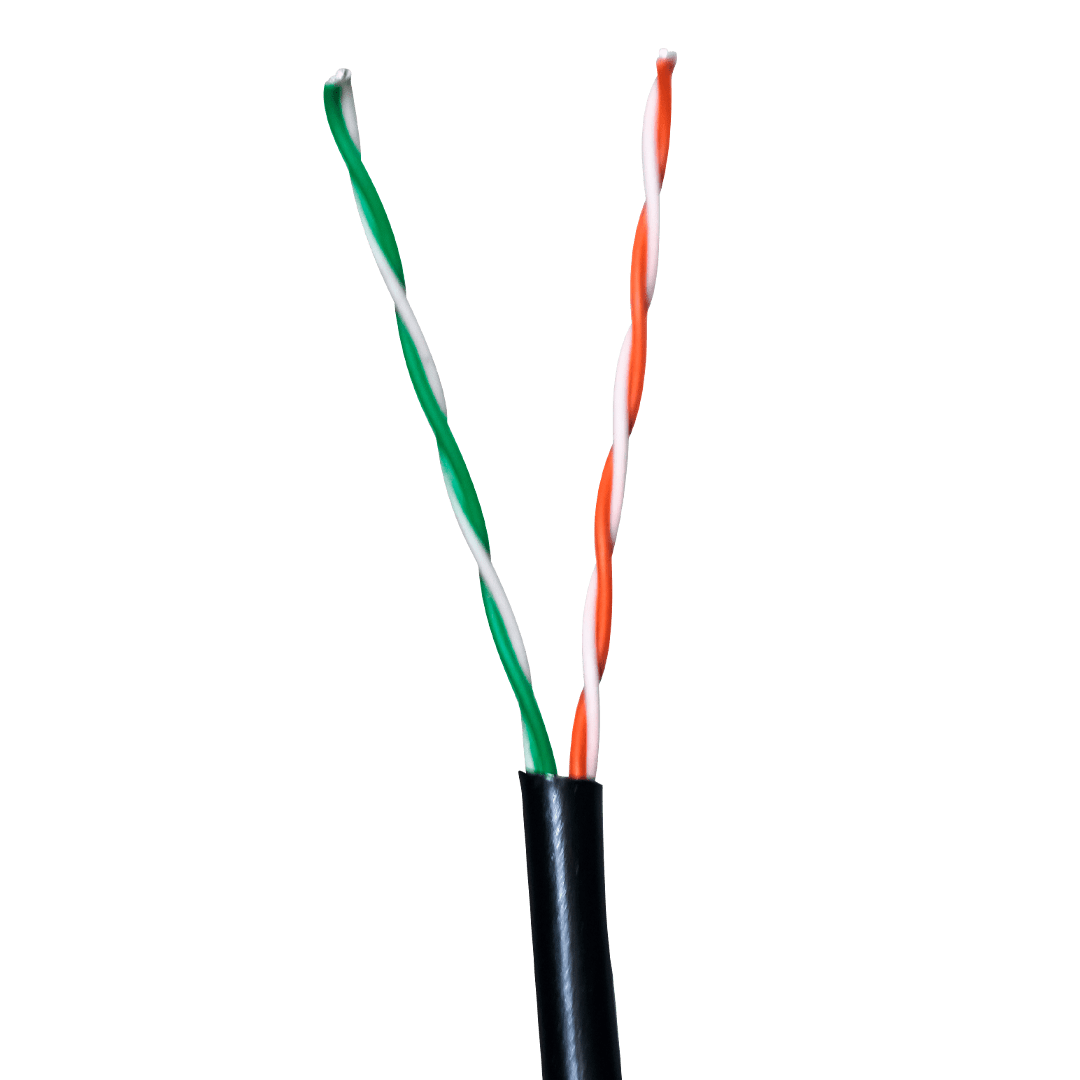

Cabo de par trançado
cabo de par trançado é um tipo de cabo usado para transmitir sinais elétricos, sendo amplamente utilizado em redes de comunicação.
Cabo FTP

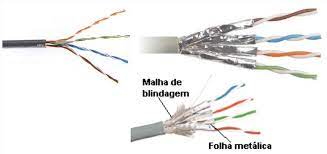

Cabo STP
O cabo STP (Shielded Twisted Pair) é uma categoria de cabo de par trançado que possui uma camada de blindagem externa para oferecer proteção adicional contra interferências eletromagnéticas (EMI). Cada par de fios é individualmente entrelaçado e, em seguida, toda a coleção de pares é envolvida por uma blindagem metálica.
Cabo SSTP
O cabo SSTP (Screened Shielded Twisted Pair), também conhecido como FTP (Foiled Twisted Pair), é um tipo de cabo de par trançado que possui tanto uma camada de blindagem global (foil) quanto uma blindagem individual em torno de cada par de fios. Essa dupla camada de blindagem tem como objetivo oferecer uma proteção adicional contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).

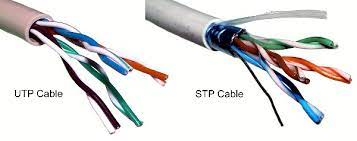

Qual a diferença entre cabo UTP e STP
A diferença principal entre cabos UTP (Unshielded Twisted Pair) e cabos STP (Shielded Twisted Pair) está na presença ou ausência de blindagem para proteção contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).
Cabo UTP Cat 1
O cabo UTP Cat 1 (Categoria 1) é uma designação que faz parte das especificações de cabos de par trançado, mas é uma categoria mais antiga e limitada em termos de capacidade de transmissão de dados em comparação com as categorias mais recentes. As categorias dos cabos UTP são estabelecidas pelas normas da TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance). A Categoria 1 é uma das categorias mais antigas e tem limitações em relação à taxa de transmissão e à largura de banda.
Cabo UTP Categoria 2
O cabo UTP Cat 2 (Categoria 2) é uma designação mais antiga na classificação de cabos de par trançado. Assim como o Cat 1, o Cat 2 é uma categoria mais antiga e limitada em termos de capacidade de transmissão de dados em comparação com categorias mais recentes. Essas categorias foram definidas pelas normas da TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance), mas categorias mais antigas como Cat 2 e Cat 1 são raramente usadas em ambientes modernos de redes de computadores.
Cabo UTP Categoria 3
O cabo UTP Cat 3 (Categoria 3) é uma categoria mais antiga de cabos de par trançado, definida pelas normas da TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance). Assim como as categorias mais antigas, o Cat 3 tem limitações em termos de capacidade de transmissão de dados em comparação com as categorias mais recentes. No entanto, o Cat 3 foi um marco importante na evolução dos cabos UTP, sendo uma escolha comum para redes nos anos 1990.
Cabo UTP Categoria 4
O cabo UTP Cat 4 (Categoria 4) é outra categoria mais antiga de cabos de par trançado. Foi utilizado principalmente durante a transição das tecnologias de redes na década de 1990. Assim como as categorias anteriores, o Cat 4 tem suas limitações em relação à capacidade de transmissão de dados em comparação com categorias mais recentes.
Cabo UTP Categoria 5
O cabo UTP Cat 5 (Categoria 5) é uma categoria significativamente mais avançada em comparação com as categorias anteriores (Cat 1, Cat 2, Cat 3 e Cat 4) e foi um marco importante no desenvolvimento de cabos de par trançado. O Cat 5 se tornou amplamente utilizado nas redes de computadores durante a década de 1990 e início dos anos 2000.
Cabo UTP Cat 5e
O cabo UTP Cat 5e (Categoria 5e) é uma evolução do Cat 5, oferecendo melhorias significativas em termos de desempenho e capacidade de transmissão de dados. A letra "e" em Cat 5e significa "enhanced" (aperfeiçoado) e destaca as melhorias em relação ao Cat 5. O Cat 5e tornou-se um padrão comum para redes de computadores e é amplamente utilizado em diversas aplicações.
Cabo UTP Categoria 6
O cabo UTP Cat 6 (Categoria 6) é uma evolução significativa em relação ao Cat 5e, oferecendo melhorias substanciais em termos de desempenho e largura de banda. O Cat 6 é projetado para suportar taxas de transmissão de dados ainda mais altas, sendo uma escolha comum para redes modernas que exigem maior largura de banda.
Cabo UTP Categoria 6A
O cabo UTP Cat 6A (Categoria 6A) é uma versão aprimorada do Cat 6, oferecendo melhorias significativas em termos de desempenho e capacidade de transmissão de dados. A letra "A" em Cat 6A significa "Augmented" (Aprimorado), indicando uma melhoria em relação ao Cat 6. O Cat 6A é projetado para suportar taxas de transmissão ainda mais altas e oferece maior desempenho em ambientes que exigem largura de banda adicional.
Cabo FTP Categoria 7
O cabo FTP Cat 7 (Foiled Twisted Pair Categoria 7) é um tipo de cabo de par trançado blindado, projetado para fornecer alto desempenho em termos de largura de banda e rejeição de interferências eletromagnéticas (EMI). O Cat 7 é uma categoria avançada de cabo, capaz de suportar altas taxas de transmissão de dados em ambientes onde a interferência é uma preocupação significativa.
Cabos U – Unshielded
A designação "U" em cabos, como o "UTP" (Unshielded Twisted Pair) ou "U/FTP" (Unshielded Foiled Twisted Pair), significa "não blindado" (Unshielded). Isso indica que o cabo não possui uma camada externa de blindagem para proteção contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).
Cabo F – Foiled
A designação "F" em cabos, como o "FTP" (Foiled Twisted Pair), refere-se a "foiled" (blindado). No contexto de cabos de par trançado, o "F" indica que o cabo possui uma camada de blindagem externa, geralmente feita de metal, para proteção contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).
Cabo S – Screened
A designação "S" em cabos, como o "STP" (Shielded Twisted Pair), refere-se a "screened" (blindado). No contexto de cabos de par trançado, o "S" indica que o cabo possui uma camada de blindagem externa para proteção contra interferências eletromagnéticas (EMI) e radiofrequência (RFI).
Cabos CMX
A designação "CMX" não está diretamente relacionada ao tipo ou características físicas de um cabo específico, mas geralmente está associada a classificações de resistência ao fogo usadas em instalações elétricas e de comunicação. A classificação CMX é frequentemente usada para cabos de comunicação, mas ela pode ter diferentes significados em diferentes contextos normativos.
Cabos CM
A designação "CM" em cabos refere-se a uma classificação específica de resistência ao fogo para cabos de comunicação. Esta classificação é usada nos Estados Unidos de acordo com as normas estabelecidas pela National Fire Protection Association (NFPA).
Cabos CMR
A designação "CMR" em cabos refere-se a uma classificação específica utilizada nos Estados Unidos para cabos de comunicação em instalações residenciais e comerciais. Esta classificação é parte das normas estabelecidas pela National Fire Protection Association (NFPA).
Cabos CMP
A designação "CMP" em cabos refere-se a uma classificação específica utilizada nos Estados Unidos para cabos de comunicação que são adequados para instalação em áreas plenum. Essa classificação está em conformidade com as normas estabelecidas pela National Fire Protection Association (NFPA).
Cabos LSZH
A designação "LSZH" refere-se a cabos com revestimento de baixa emissão de fumaça e sem halogênios (Low Smoke Zero Halogen, em inglês). Esses cabos são projetados para minimizar a emissão de fumaça e a liberação de substâncias halogenadas em caso de incêndio.
